工业绝缘监测装置

1 概述

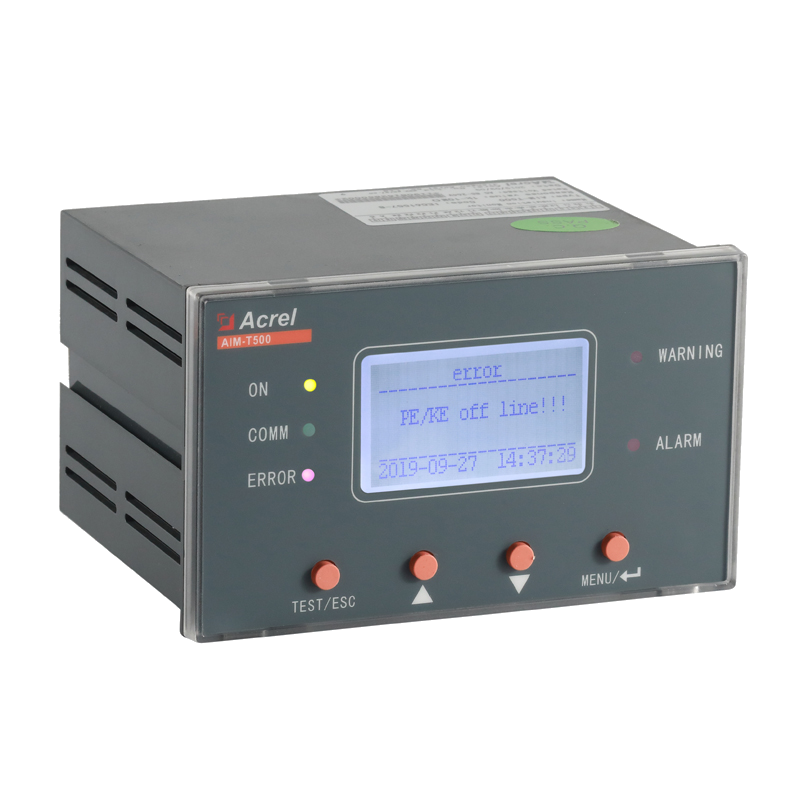

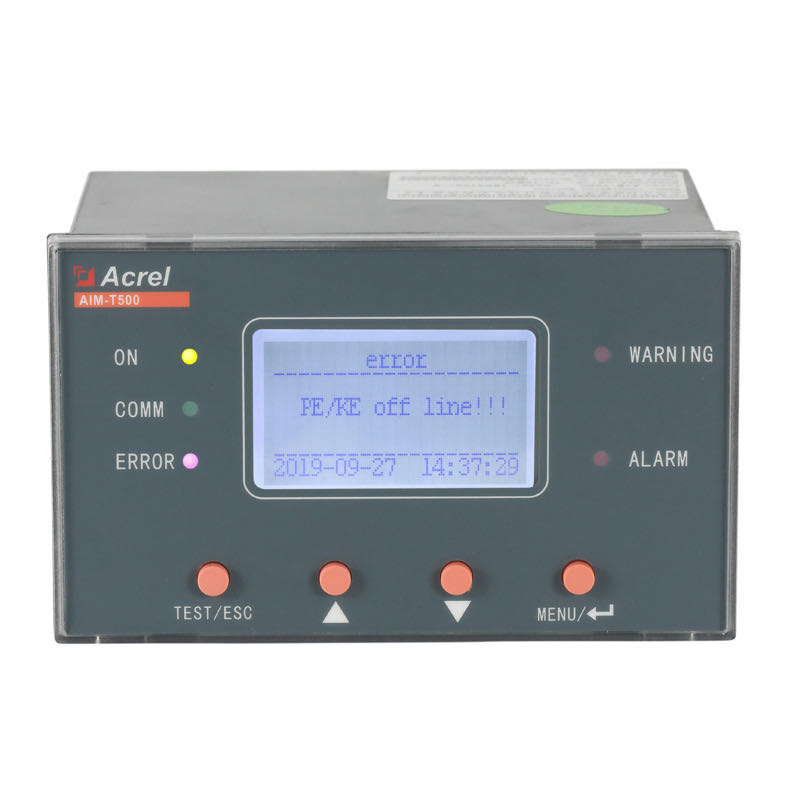

AIM-T500 绝缘监测仪是安科瑞电气集多年电力仪表行业的设计经验，研究开发出来用于监测 IT 配电系统（不接地系统）对地绝缘状况的仪表。产品采用先进的微控制器技术，集成度高，体积小巧，安装方便，集智能化、数字化、网络化于一身。具有测量范围广、反应速度快、允许系统泄漏电容大等特点。同时其拥

有丰富的功能，绝缘故障预警、故障报警、事件记录、互联、参数自由设置。可用于矿井、玻璃厂、电炉和试验设备、冶金厂、化工厂、爆炸危险场所、计算机中心以及应急电源等工业场所的 IT 配电系统中，实时

监测 IT 配电系统对地的绝缘状况，当发生绝缘故障时，及时报警，提醒工作人员排查故障。

产品符合企业标准 Q/VDCL-26-2017《IT 系统绝缘监测仪》的规定要求。

2 功能特点

■ 应用范围广，适用于交流、直流以及交直流混合 IT 系统的绝缘监测；

■ 测量范围广，允许系统泄漏电容大；

■ 监测功能，监测 IT 系统对地绝缘电阻，对地泄露电容；

■ 告警功能，具有两段式告警，故障预警、故障报警；

■ 告警指示，LCD 和 LED 具有报警指示功能，告警时显示相应的告警信息；

■ 告警输出，具有继电器输出，分别对应不同告警类型；

■ 通讯功能，具备 RS485 接口，可与上位机管理终端通讯，实时监控 IT 系统的运行状况；

■ 故障记录功能，具有 SOE 故障记录功能，能够记录故障发生的时间和故障类型，方便操作人员分析系统

运行状况，及时消除故障；

■ 自检功能。可一键实现仪表硬件电路的故障自检；

■ 断线监测功能。实时监测 PE/KE 功能接地线连线状况；

■ 手动/自动复位功能，可以自行选择。

3 型号说明

4 技术参数
