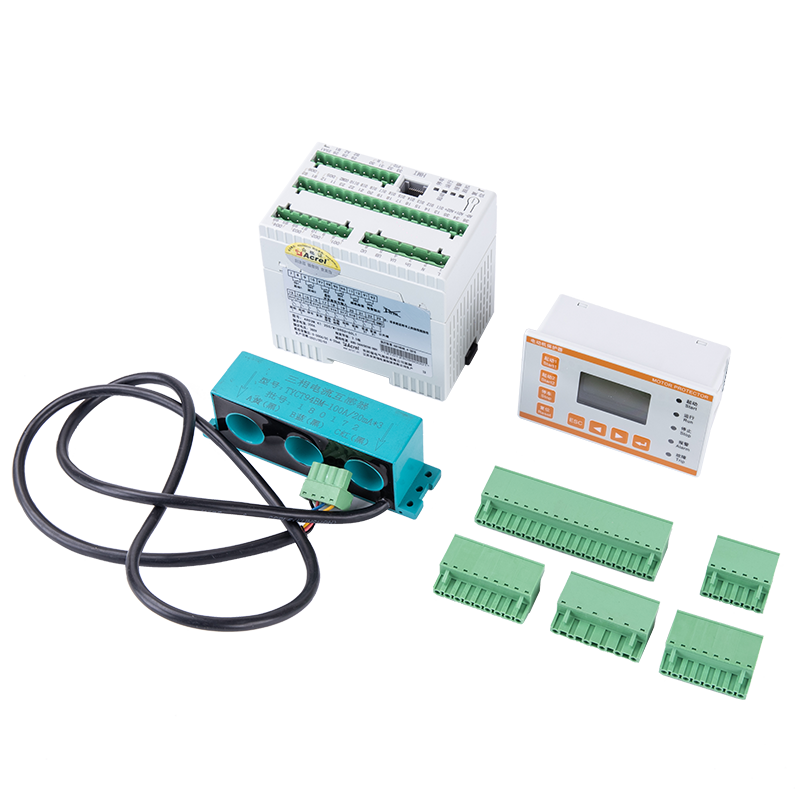

马达保护器

功能特点

支持基波和全波电力参数测量（U、I、P、Q、S、PF、F、EP、EQ），电流及电流不平衡度、电流正序、负序、零序分量、电压、三相电压相角、剩余电流。

■ 保护功能包括过载反时限、过载定时限、接地、起动超时、漏电、欠载、断相、堵

转、阻塞、短路、溢出、不平衡(电流、电压)、过功率、欠功率、过压、欠压、相序、温

度、tE 时间、外部故障、起动次数限制、运行时间报警、故障次数报警。

■ 9 路可编程 DI 输入，默认采用内置 DC24V 电源，也可选择外部有源湿接点。

■ 5 路可编程 DO 输出，满足直接起动，星—三角起动，自耦变压器起动，等多种起动方

式，可通过通讯总线实现主站对电动机的遥控“起/停”。

■ 可选抗晃电功能：支持晃电立即再启动、失压重起动。

■ 可选配 MODBUS_RTU 通讯、PROFIBUS DP 通讯，支持最多 2 路通讯接口。

■ 可选配1路DC4-20mA模拟量输出接口，与DCS系统相接，可实现对现场设备的监控。

■ 具有故障记录、起动记录、停车记录、DI 变位记录和再起动记录等各类事件记录。

■ 显示界面液晶显示，支持中/英文切换。

外形尺寸及安装

ARD2F 主体采用 35mm 导轨安装,其外形尺寸如图 4 所示：
