产品特点
■
辅助电源类型可选，AC220V 电源模块支持电源范围 AC85-265V/DC100-300V，AC380V电源模块支持电源范围 AC/DC100-415V。
■
支持基波和全波电力参数测量（U、I、P、Q、S、PF、F、EP、EQ），电压及电流不平衡度，电压、电流正序、负序、零序分量，三相电压相角，剩余电流，电压、电流 2-63 次分次谐波测量，分次谐波含有率及总谐波畸变率。
■
保护功能包括过载反时限、过载定时限、接地、起动超时、漏电、欠载、断相、堵转、阻塞、短路、溢出、不平衡(电流、电压)、过功率、欠功率、过压、欠压、相序、温度、tE时间、外部故障、起动次数限制、运行时间报警、故障次数报警。
■ 10 路可编程 DI 输入，默认采用内置 DC24V 电源，也可选择外部有源湿接点（详见选型表格）。
■ 6 路可编程 DO 输出，满足直接起动，星—三角起动，自耦变压器起动，等多种起动方式，可通过通讯总线实现主站对电动机的遥控“起/停”。
■可选抗晃电功能：支持晃电立即再启动、失压重起动。
■ 标配 2 路 MODBUS_RTU 通讯，有 PROFIBUS DPV1、以太网、PROFINET 通讯模块供
选配。
■可选配 2 路 DC4-20mA 模拟量输出接口，与 DCS 系统相接，可实现对现场设备的监控。
■
查看多项电机运维信息，同时可记录电机运行 1-5 小时运行记录。
■
显示界面支持中/英文液晶显示。
■
支持 U 盘导出波形记录与事件记录数据，可使用 EXCEL 打开导出事件记录文件。
■
选配彩色液晶显示时可加配 WIFI 功能，通过手机或电脑连接该 WIFI 查看、设置电机保护器相关数据。
ARD5 电流规格与适用电机额定电流、功率对应关系见表 2：
备注：
（1）、辅助电源默认 AC 220V，如需要 AC 380V 辅助电源，同厂家沟通后下单时备注相应参数。
（2）、100A 及以下电流规格使用统一一款电流互感器，互感器自配 1m 左右的二次线，如需特殊线长可同厂家联系。250A、800A 电流规格使用另外两种互感器，这两款互感器不带二次线。互感器外观尺寸详见“外形尺寸及安装”部分
（3）、标配显示连接线是长度为 1.5m 的网线，有 3 米和 5 米规格可供另外选配，可下单备注相应线长，不备注时按默认长度。
（4）、不需要显示模块的客户，一批可选配数个显示模块作为编程器使用，或使用厂家提供的配置软件，通过电脑软件配置参数。
（5）、温度测量支持传感器类型为 PTC 或者 NTC。
（6）、选配漏电功能（L）后，每台保护器自配一只漏电互感器，漏电互感器尺寸详见“外形尺寸及安装”部分。漏电互感器标配 2m±10cm 二次线，如需其它长度可同厂家联系。
4、主要参数
4.1 技术指标
ARD5 技术指标见表 5：
4.2 功能配置
ARD5 功能配置见表 6：
5、外形尺寸及安装

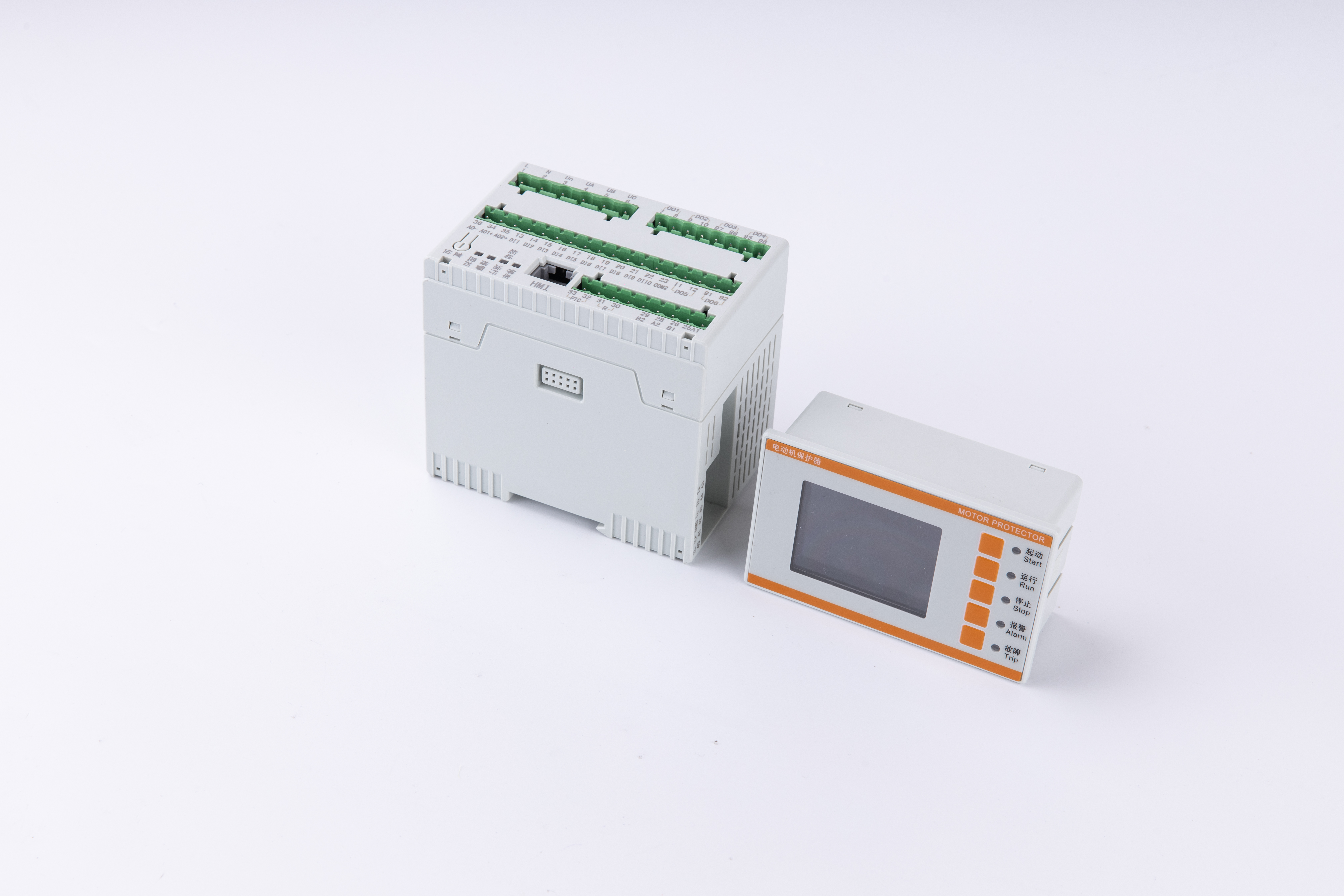

ARD5 产品组成如图 1、图 2、图 3 所示：
图 1 100A 及以下规格产品组成
